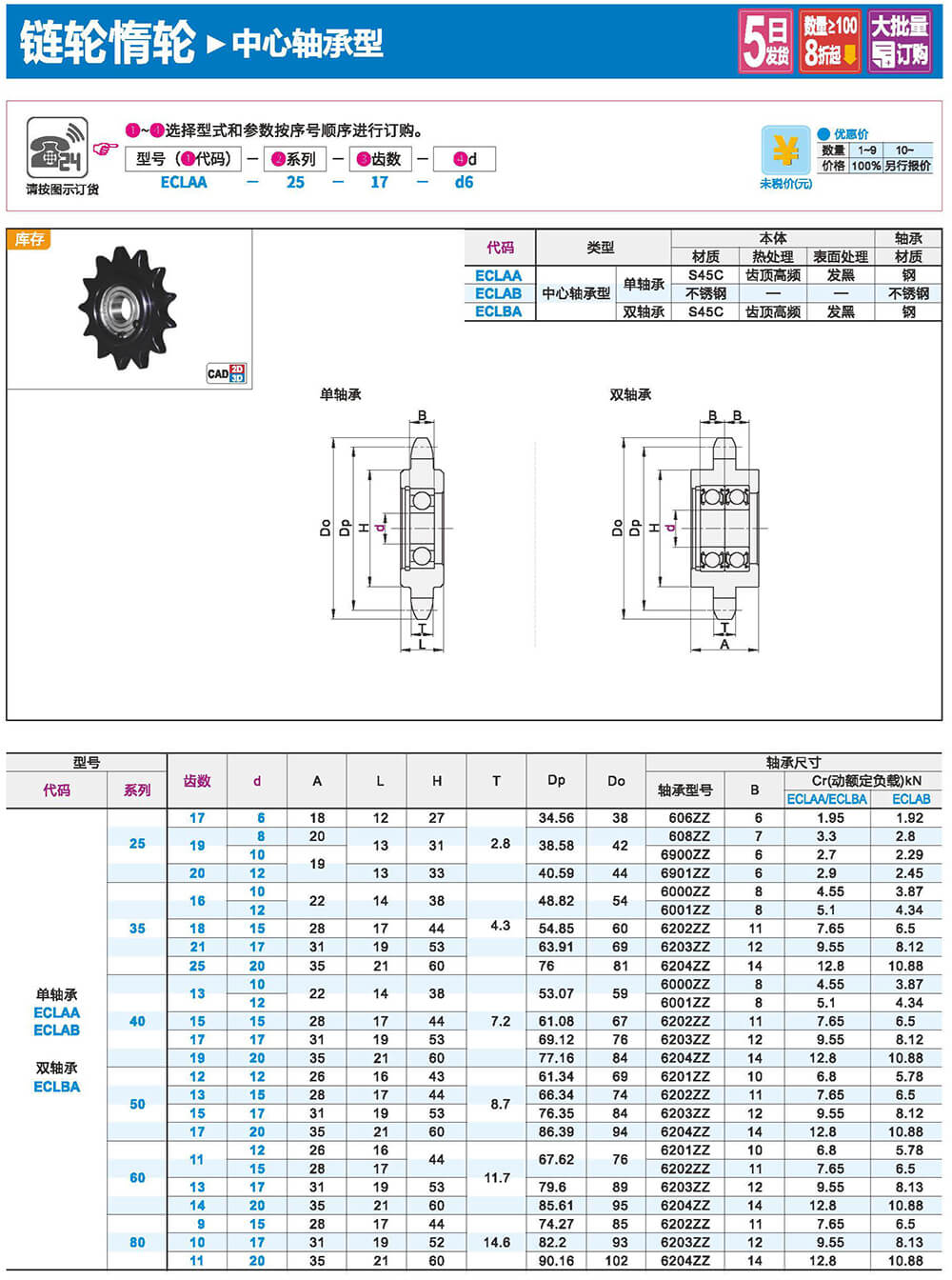

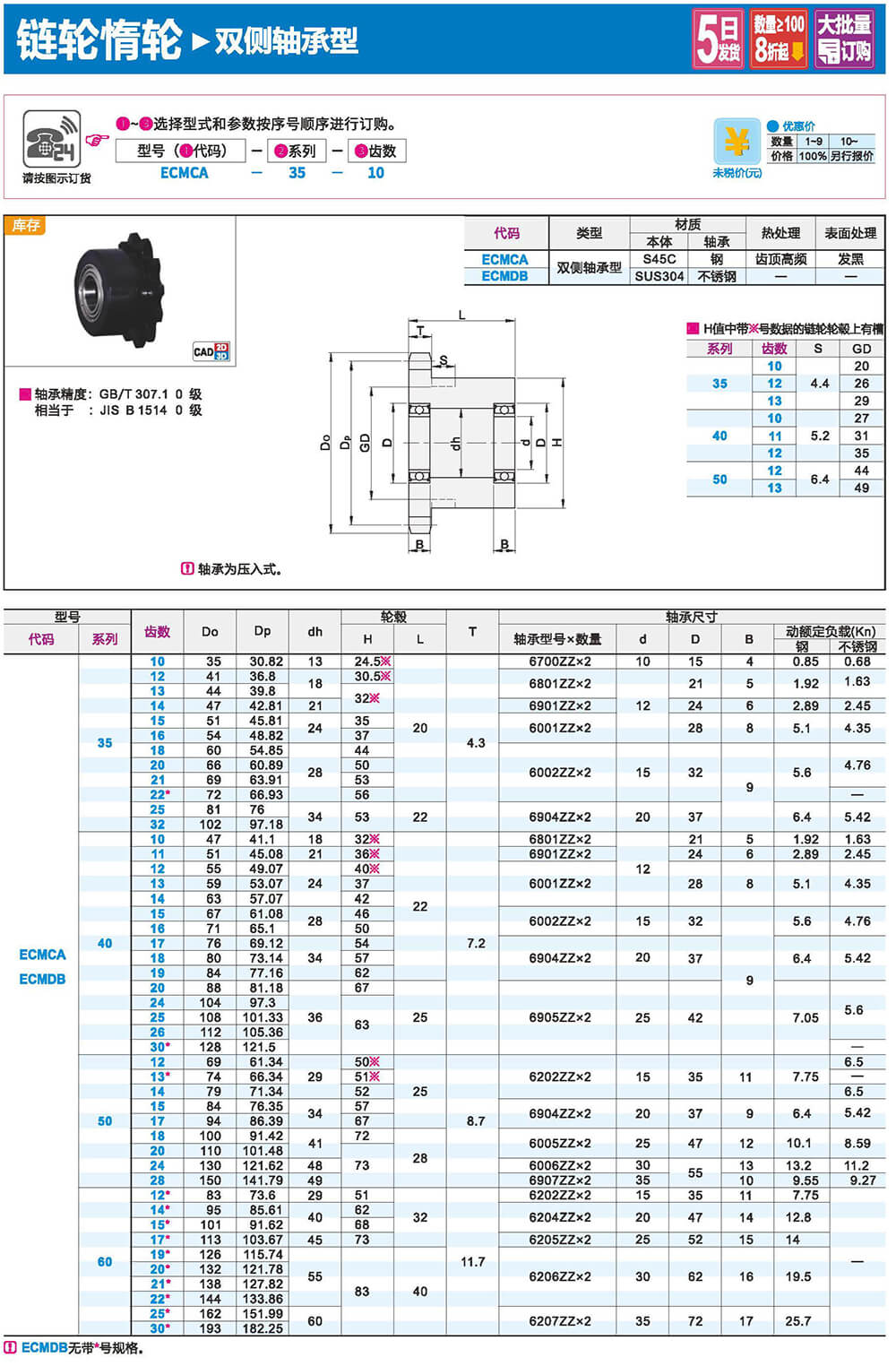

鏈輪惰輪

鏈傳動是通過鏈條將具有特殊齒形的主動鏈輪的運動和動為傳遞到具有特殊齒形的從動鏈輪的一種傳動方式。

鏈傳動有許多優點:與帶傳動相比，無彈性滑動和打渭現象，平均傳動比準確，工作可靠，效率高;傳遞功率大，過載能力強，相同工況下的傳動尺寸小:所需張緊為小，作用于軸上的壓力小，能在高溫、潮濕、多塵、有污染等惡劣環境中工作。

鏈傳動的缺點主要有:僅能用于兩平行軸間的傳動，成本高，易磨損，易伸長，傳動平穩性差，運轉時會產生附加動載荷、振動、沖擊和噪聲，不宜用在急速反向的傳動中。

鏈條:鏈條長度以鏈節數來表示。鏈節數最好取為偶數，以便鏈條聯成環形時正好是外鏈板與內鏈板相接，接頭處可用彈簧夾或開口銷鎖緊。若鏈節數為奇數時，則需采用過渡鏈節。在鏈條受拉時，過渡鏈節還要承受附加的彎曲載荷，通常應避免采用。

鏈輪:鏈輪軸面齒形兩側呈圓弧狀，以便于鏈節進入和退出嚙合。
